在現代化智能建筑的能源管理與運維體系中，電力監控系統扮演著至關重要的角色。本文以環智國際大廈的工程項目為例，結合安科瑞電氣股份有限公司在智能配電領域的解決方案，探討電力監控系統從設計到施工，再到實際應用的全過程，重點分析其網絡工程的設計與實施。
一、項目背景與需求分析
環智國際大廈作為一座集辦公、商業于一體的高端智能建筑，對供電可靠性、電能質量及能源管理效率提出了極高要求。項目方旨在通過建設一套先進的電力監控系統，實現以下核心目標：
- 實時監測與安全預警：對大廈內各配電回路（包括高壓、低壓、變壓器、重要負荷）的電壓、電流、功率、電能、頻率、功率因數等參數進行24小時不間斷采集與顯示，及時發現過載、欠壓、諧波超標等異常情況并報警。
- 能耗統計與分析：實現分區域、分樓層、分功能的電能計量與統計，為能源審計、成本核算及節能優化提供精確數據支撐。
- 智能運維與故障診斷：減少人工巡檢工作量，通過趨勢分析、事件記錄等功能，輔助運維人員快速定位故障點，提升運維效率與供電可靠性。
- 系統集成與擴展：系統需具備良好的開放性，能夠與樓宇自控系統、消防系統等進行數據交互，并為未來擴展預留接口。
二、系統整體架構設計

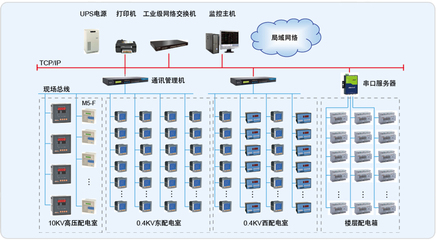

基于上述需求，安科瑞電氣股份為該項目設計了一套分層分布式電力監控系統，其架構主要分為三層：
- 設備層：在配電房、各樓層配電間及重要機房內，安裝了安科瑞系列智能電力儀表（如PZ系列多功能表、APM系列高端儀表）、溫濕度傳感器、開關狀態指示裝置等。這些前端設備負責實時采集各類電力參數及狀態信號。
- 網絡通訊層：這是網絡工程設計與施工的核心環節。系統采用標準工業以太網與現場總線相結合的方式。
- 在配電房及各樓層，智能設備通過RS-485總線（采用Modbus-RTU協議）組成多個子網，連接到本區域的通訊管理機。
- 各區域的通訊管理機作為協議轉換與數據集中單元，通過大廈綜合布線系統提供的單模光纖鏈路，將數據匯聚至中心機房的核心交換機，構成高速可靠的骨干網絡。這種設計有效解決了長距離傳輸和不同協議設備接入的問題，確保了數據實時性與穩定性。
- 監控管理層：位于大廈消防控制室或電力監控中心。部署了高性能服務器（用于安裝Acrel-2000電力監控系統軟件、數據庫）、工程師站、操作員站、UPS不間斷電源及大屏幕顯示屏。軟件平臺具備數據存儲、圖形化展示、報警管理、報表生成、遠程訪問（通過安全網關）等豐富功能。
三、網絡工程的設計與施工要點
本項目的網絡工程是連接設備層與管理層的“神經系統”，其設計與施工質量直接關系到整個系統的效能。
1. 設計原則：
可靠性：網絡拓撲采用冗余設計，關鍵鏈路（如核心交換機之間）采用鏈路聚合，通訊管理機具備斷點續傳功能，防止數據丟失。
實時性：通過合理的VLAN劃分和流量規劃，確保電力監控數據的傳輸優先級，滿足秒級數據刷新率的要求。
可擴展性：網絡設備端口和帶寬預留充足，便于未來新增配電回路或功能模塊的接入。
安全性：通過防火墻隔離監控網絡與辦公網絡，設置訪問控制列表，對關鍵設備進行IP-MAC地址綁定，防止非法接入。
2. 施工實施關鍵步驟：
路徑規劃與布線：嚴格按照電氣和弱電施工規范，規劃獨立的弱電線槽/橋架，確保485總線、網絡線、光纜與強電電纜分開敷設，保持足夠距離，有效避免電磁干擾。
設備安裝與接線：智能儀表安裝規范，通訊線纜（通常采用屏蔽雙絞線）接線牢固，屏蔽層單端可靠接地，總線兩端配置終端匹配電阻，確保通訊穩定性。
網絡設備配置：對核心交換機、接入交換機進行VLAN、QoS、端口安全等配置，優化網絡性能。為每個智能設備分配唯一的通訊地址（如Modbus地址）。
系統調試與聯調：這是施工的最后也是最重要環節。逐臺調試智能設備通訊，確保數據采集準確；調試通訊管理機的數據轉發；最后與監控軟件平臺進行全系統聯調，驗證數據實時性、畫面準確性、報警功能及報表生成等所有設計功能。
四、應用成效與價值
系統投運后，為環智國際大廈的電力運維管理帶來了顯著提升：
- 運維模式轉變：實現了從“被動搶修”到“主動預警”的轉變，大幅降低了停電風險。
- 管理精細化：清晰的能耗數據為實施節能改造（如照明控制、空調系統優化）提供了量化依據，預計可實現年節能率5%-10%。
- 成本控制：減少了人工抄表和巡檢成本，提高了運維團隊的工作效率。
- 決策支持：豐富的報表和歷史數據曲線，為管理者的設備更新、容量擴容等決策提供了科學支持。
五、
環智國際大廈電力監控系統的成功實施，是安科瑞電氣股份將先進的智能配電產品與專業的網絡工程服務相結合的典型工程案例。它表明，一個設計科學、施工嚴謹?shù)碾娏ΡO(jiān)控系統，尤其是其穩定高效的網絡骨架，是現代建筑實現安全、可靠、經濟、高效用電管理的基石。該案例也為同類大型公共建筑的智能化電力監控系統建設提供了寶貴的實踐經驗。
